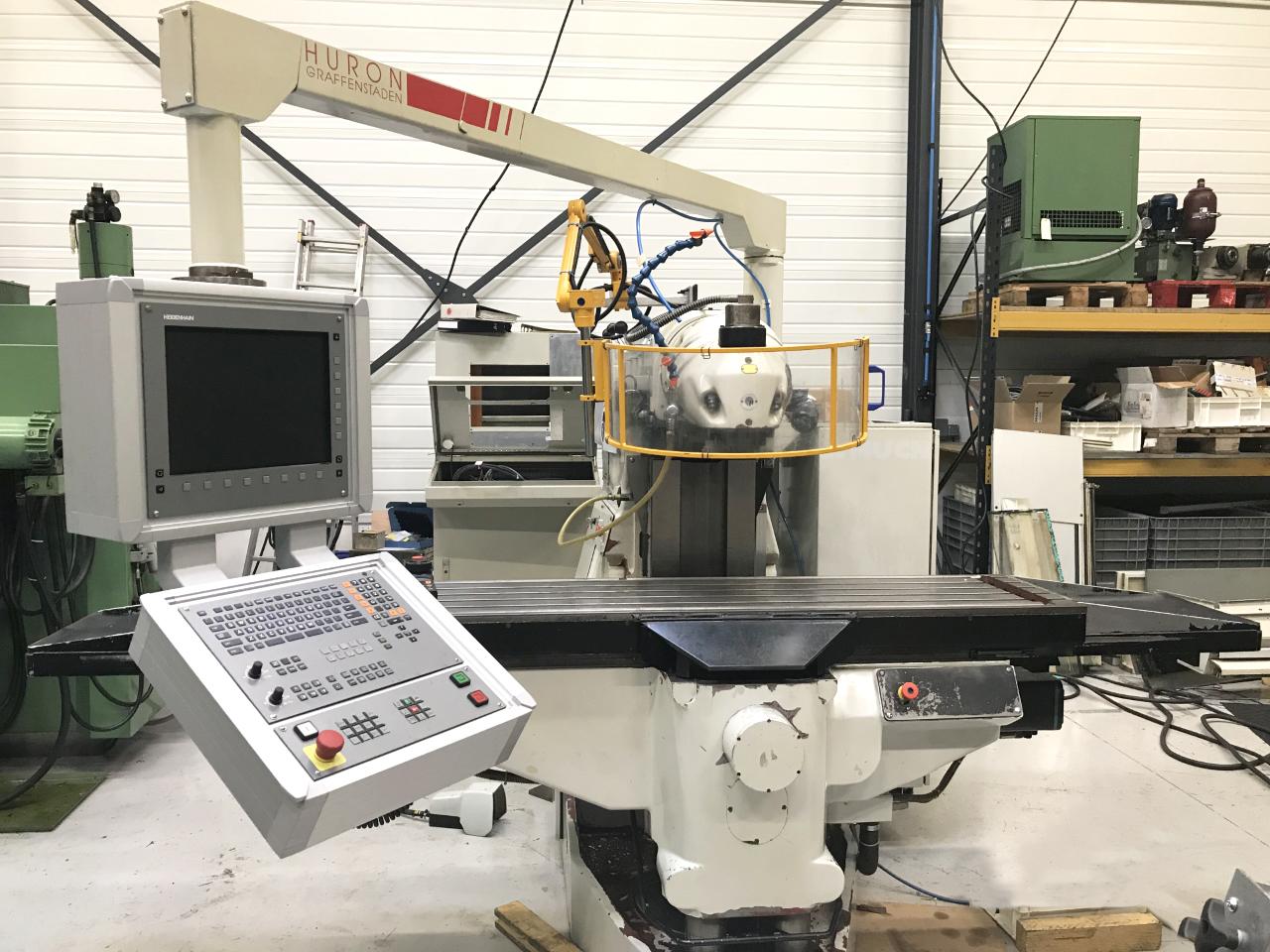

Notre équipe de techniciens a réalisé un rétrofit sur une fraiseuse Huron MU CN 6 avec variateurs Siemens et asservissement analogique. Cette fraiseuse 3 axes avec une tête inclinable manuellement a été mise en service en 1993.

Courses utiles de la machine : 1500 mm (axe X) * 700 mm (axe Y) *  530 mm (axe Z).

Après avoir testé la machine, notre équipe a réalisé sa modernisation en plusieurs étapes :

  • Réalisation des schémas électriques.
  • Remplacement de la commande numérique : en effet, la CN obsolète (TNC 407 Heidenhain) a été remplacée par une iTNC530 Heidenhain qui comprend le dernier software à jour. Cette nouvelle commande numérique est beaucoup plus performante au niveau de la rapidité et de la puissance de calcul : Processeur Celeron 400 MHz, 128 MB RAM, 100 MHz bus de fréquence, HDR disque dur amovible.
  • Remplacement du pupitre : marque Bernstein, intégré avec clavier opérateur et une manivelle HR 510.
  • Intégration d’une règle de mesure sur axe Z (précision accrue).
  • Modification du câblage machine.

Tableau electrique machine outil



Enfin, vérifications et mise en service de la machine avec le réglage des paramètres machine, de l’automate, de l’asservissement des axes et réalisation de tests en fonctionnement.
