PALPEURS D’OUTILS HEIDENHAIN SÉRIES TT ET TL

mecaniquePrecision

moulage

Palpeurs outils TT 160 - TT 460 - TL Nano - TL Micro 150 - TL Micro 200 - TL Micro 350

Les palpeurs d’outils TT Heidenhain pour l’étalonnage des outils sur la machine :

Une fois intégrer sur la machine et reliés à la CN, les palpeurs d’outils Heidenhain, permettent d’étalonner les outils automatiquement sur la machine, surveiller les longueurs d’outils et rayon d’outils.

Les applications des palpeurs pièces :

Les avantages des palpeurs pièces TT Heidenhain :

L’utilisation de palpeurs TT permet de réduire les temps morts de production en automatisant le changement d’outil directement depuis le magasin d’outils dans le cas du tranchant d’un outil détérioré. Insérer des cycles de mesure d’outils à l’intérieur du programme d’usinage de la CN va également permettre de réduire les rebuts et les reprises d’usinage ce qui a pour effet de réduire les temps unitaire de production et offrir un conséquent gain de temps. Enfin la précision d’usinage est considérablement augmentée puisque puisque chaque outil est étalonné en début de programme.

  • réduit les temps morts
  • réduit les rebuts et les reprises d’usinage
  • améliore la précision
Palpeurs outils Heidenhain

Palpeurs outils TT avec contact

Palpeur d'outils TL Heidenhain

Palpeur d’outils TL sans contact















Avec les palpeurs à contact TT et le système laser TL, HEIDENHAIN propose deux solutions différentes pour l’étalonnage des outils.

Dotés d’une structure robuste et d’un indice de protection élevé, ces palpeurs peuvent être installés directement dans la zone d’usinage de la machine-outil.

L’étalonnage des outils est possible à tout moment: avant l’usinage, entre deux opérations ou bien après l’usinage.

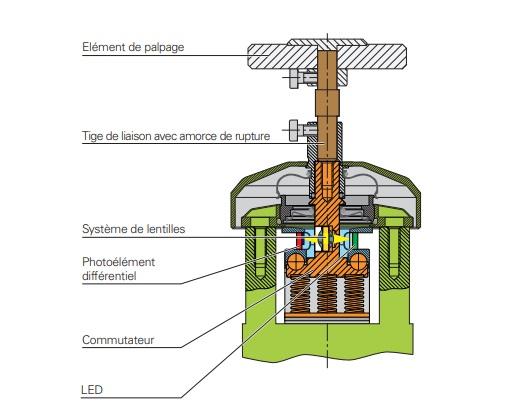

Les palpeurs TT 160 / 460  transmettent  à la commande un signal de commutation, qui est généré à partir d’un détecteur optique sans usure d’une grande fiabilité.

  • transmission par câble
  • transmission via une liaison radio et infra-rouge (à travers une unité émettrice/réceptrice commune au palpeur d’outils et au palpeur de pièces)

Les système laser TL permettent d’étalonner les outils sans contact et à la vitesse de rotation nominale.

N.B. les modèles antécédents TT 140 / TT 449 sont encore disponibles par le biais du SAV
