Systèmes de palpage HEIDENHAIN pour machines-outils - Palpeur de pièce pour machines-outils

Les palpeurs de pièces pour fraiseuses, perceuses, centres d’usinage, rectifieuses et tours :

Les systèmes de palpage de pièces TS vous aident à exécuter directement sur la machine-outil les fonctions de dégauchissage, de mesure et de contrôle (voir Option cycle de palpage).

Les applications des palpeurs de pièces :

Les palpeurs 3D permettent le dégauchissage en amenant les surfaces de référence à une position définie. L‘initiation des points d’origines par une compensation du désalignement par une rotation du système de coordonnées, ou de la table. Enfin la mesure des pièces devient très rapide puisque le palpeur pièce permet la mesure de tenons rectangulaires, circulaire, des poches, des centres de cercles de même que les mesures de diamètre et la mesure d’un plan.  (voir Option cycle de palpage).

Transmission des signaux du palpeur à la commande numérique :

Heidenhain propose plusieurs modèle de cellules émettrices/ réceptrices destinés à la transmission des signaux des palpeurs 3D Heidenhain.

  • Les signaux du palpeur pièce TS sont transmis à la commande soit par l’intermédiaire d’un câble, soit par un signal infrarouge ou radio ou les deux avec la version Hybrid.
  • De manière synchrone, la commande mémorise la valeur de position effective mesurée par les systèmes de mesure des axes de la machine, puis en effectue le traitement ultérieur.

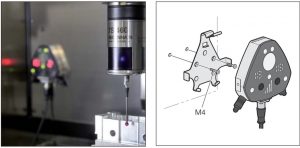

gamme-palpeurs

Palpeurs 3D Heidenhain et cellule de transmission SE 660

NOUVEAU : sur le TS 460, un adaptateur de protection anti-collision prévient les dommages et empêche le TS de s’échauffer sous l’action de la broche. Lorsqu’une petite collision survient avec la pièce ou le dispositif de serrage, le palpeur est dévié. Parallèlement, un commutateur intégré désactive le signal de disponibilité (« Palpeur prêt ») et la commande arrête la machine.

Système anti-collision sur palpeur TS 460

Système anti-collision sur palpeur TS 460



Les avantages du palpeurs pièce TS:

+ Grande reproductibilité, fiabilité et vitesse de palpage ;
+ Sans usure, grâce à un commutateur optique fonctionnant sans contact, ou un capteur de pression de grande précision ;
+ Contrôle visuel d’état ;
+ Insensibilité aux parasites de la transmission des signaux ;
+ Système de soufflage intégré dans les palpeurs infrarouges.

Tiges de palpages sur palpeurs TS 3D Heidenhain :

Les palpeurs TS sont fournis avec les tiges de palpage suivantes :
• pour le TS 260/TS 248 : 2 x T404
• pour le TS 460 : T404 et T409
• pour le TS 444, le TS 642 et le TS 740 : T404 et T424

Palpeur pièces Heidenhain TS 740

Palpeur Heidenhain TS 740

Palpeur pièces Heidenhain TS 642

Palpeur Heidenhain TS 642

Palpeur pièces Heidenhain TS 460

Palpeur Heidenhain TS 460

Palpeur pièces Heidenhain TS 444

Palpeur Heidenhain TS 444

Palpeur pièces Heidenhain TS 260

Palpeur Heidenhain TS 260
